TUGAS JARKOM III PART 5

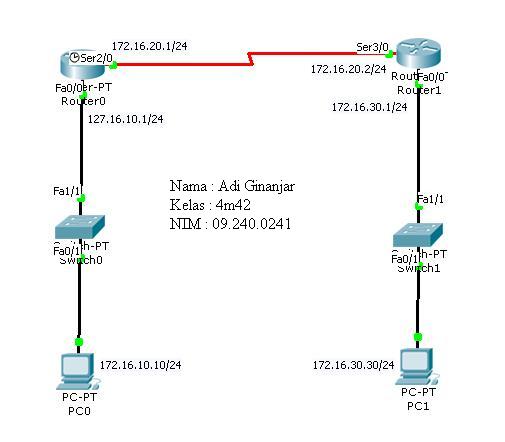

GAMBAR TOPOLOGI JARINGAN

Konfigurasi Router0 dan Router1:

Konfigurasi Router0:

Router0>ena

Router0#conf t

Router0(config)#int fa0/0

Router0(config-if)#ip add 172.16.10.1 255.255.255.0

Router0(config-if)#no shut

Router0(config-if)#exit

Router0(config)#int Ser2/0

Router0(config-if)#ip add 172.16.20.1 255.255.255.0

Router0(config-if)#clock rate 64000

Router0(config-if)#no shut

Router0(config-if)#exit

Router0(config)#

­

Konfigurasi EIGRP di Router0:

Router0(config)#router eigrp 10

Router0(config-router)#net 172.16.20.0 0.0.0.255

Router0(config-router)#net 172.16.10.0 0.0.0.255

Router0(config-router)#exit

Router0(config)#

­

­

­

Konfigurasi Router1:

Router1>ena

Router1#conf t

Router1(config)#int fa0/0

Router1(config-if)#ip add 172.16.30.1 255.255.255.0

Router1(config-if)#no shut

Router1(config-if)#exit

Router1(config)#int Ser3/0

Router1(config-if)#ip add 172.16.20.2 255.255.255.0

Router1(config-if)#no shut

Router1(config-if)#exit

Router1(config)#

­

Konfigurasi EIGRP di Router1:

Router1(config)#router eigrp 10

Router1(config-router)#net 172.16.20.0 0.0.0.255

Router1(config-router)#net 172.16.30.0 0.0.0.255

Router1(config-router)#exit

Router1(config)#

­
Konfigurasi PC0 dan PC1 dapat dilihat pada tabel berikut:
